Mileva(MS-511) – CKD Facilea標準対応小型SマウントUSBカメラ

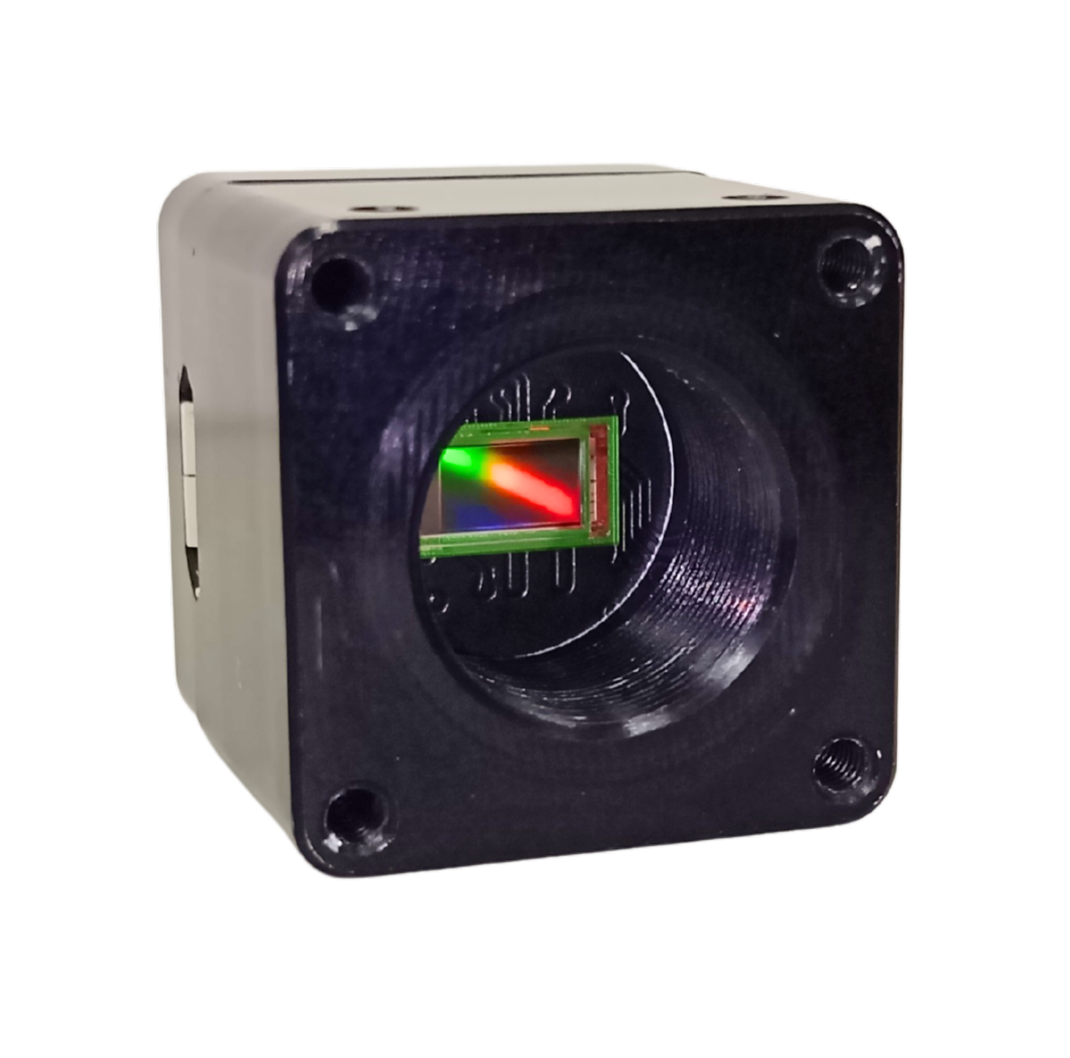

TELEDYNE e2v TOPAZ 2Mを搭載！
FullHDを実現しました！

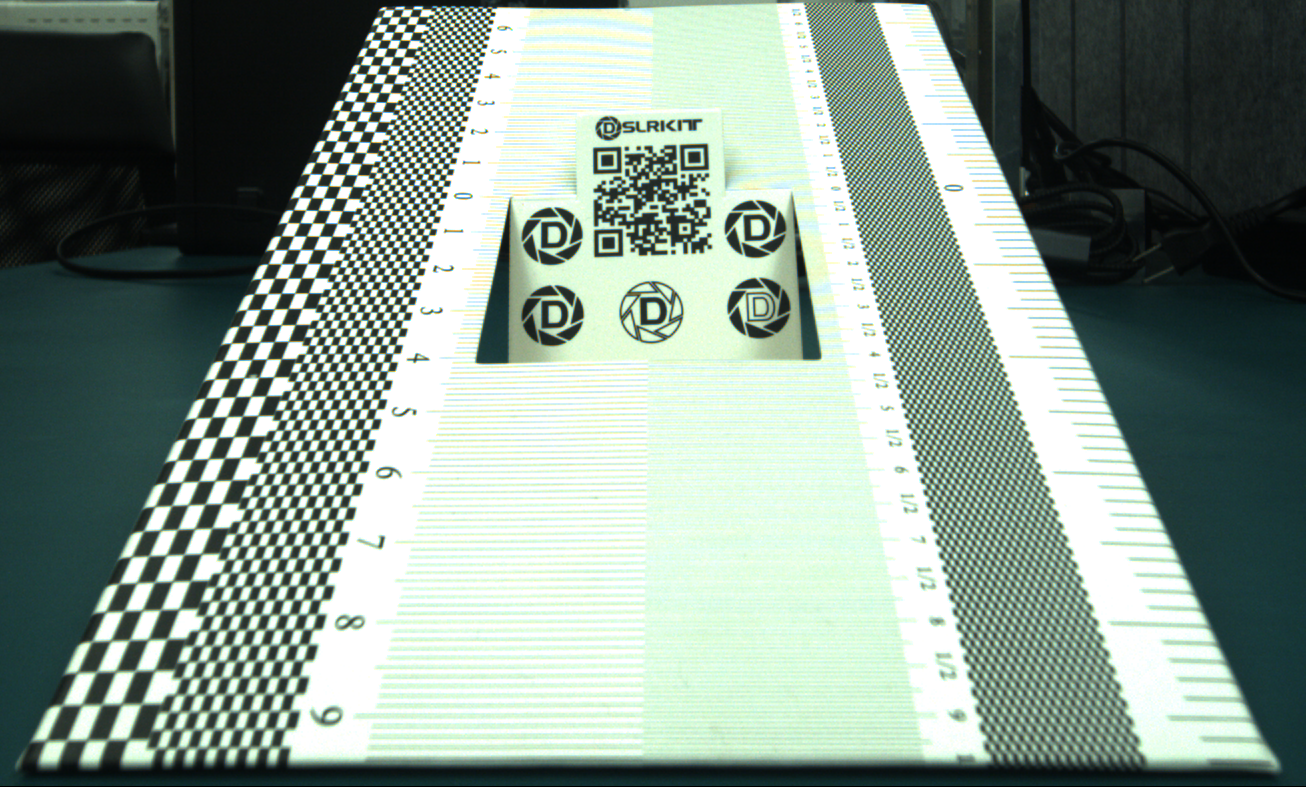

被写界深度は、WD200mm基準に、±50mmの範囲でもピントを維持。
高さの異なる対象物や段差のあるワークも、広い範囲で鮮明に撮像できます。
ボタン電池（CR2023）と同じサイズ感でSマウントカメラが実現しました！
屈曲性能に優れたロボットケーブル仕様

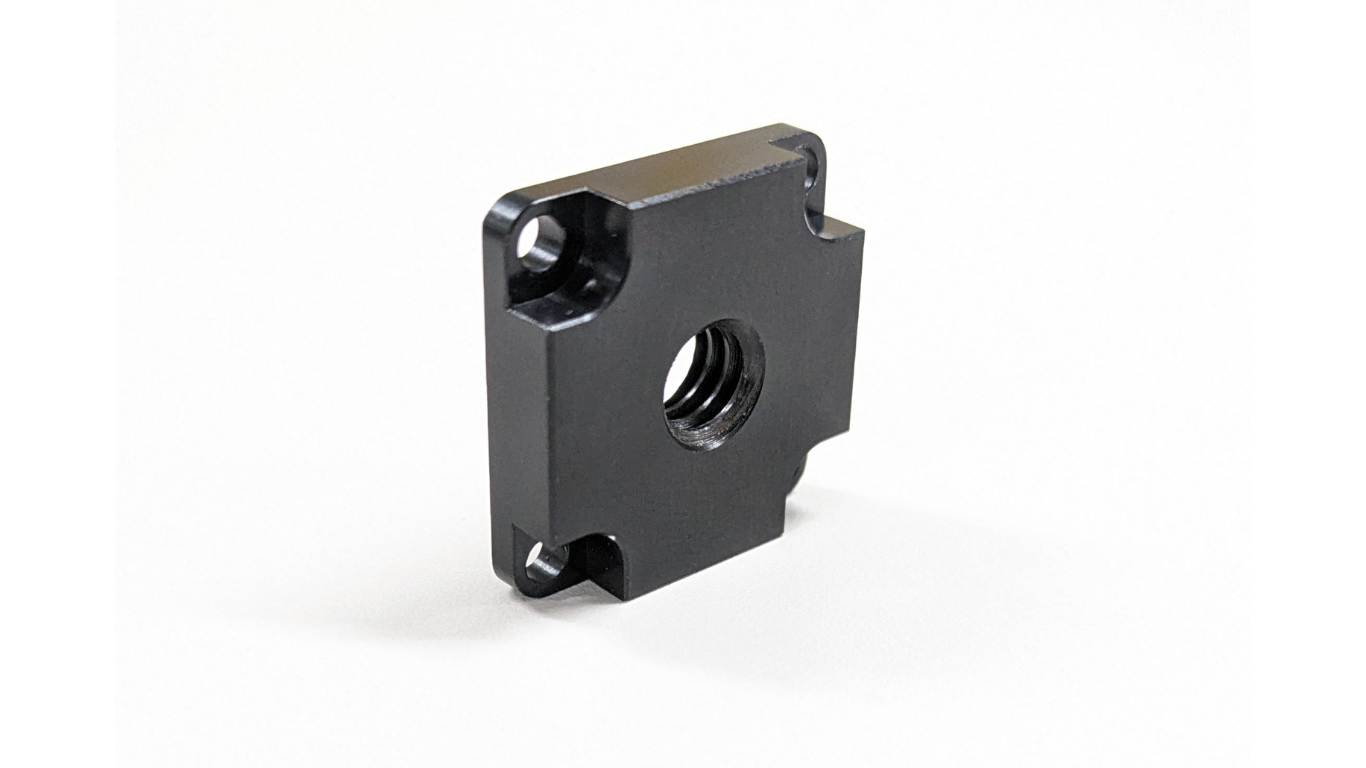

オプション
¼インチねじ用アタッチメント
取付外形
CKD「Facilea」標準対応
Milevaで実現する簡単画像検査
プログラミング不要 | すぐに使える

小さく、深く、歪まない

小型筐体、深い被写界深度、グローバルシャッター。
装置の中でも搬送中のワークでも、安定した「見える」を支える産業用カメラです。

TELEDYNE e2v TOPAZ 2Mを搭載！
FullHDを実現しました！
被写界深度は、WD200mm基準に、±50mmの範囲でもピントを維持。
高さの異なる対象物や段差のあるワークも、広い範囲で鮮明に撮像できます。
ボタン電池（CR2023）と同じサイズ感でSマウントカメラが実現しました！
屈曲性能に優れたロボットケーブル仕様
オプション
¼インチねじ用アタッチメント
取付外形
CKD「Facilea」標準対応
Milevaで実現する簡単画像検査
プログラミング不要 | すぐに使える

✓

CKD社「Facilea」標準対応カメラ

本製品は、画像処理ビジュアルプログラミングツール「Facilea」の標準カメラとして採用されています。
「Facilea」はドラッグ&ドロップ操作だけで画像検査システムを構築できます。
誰でも20分で即検査！ビジュアルプログラミング採用で、専門知識がなくても簡単かつ直感的に
画像処理ができるPCソフトウェアです。

Facileaについて詳しく見る →

製品仕様

型名
MS-511
センサー
TELEDYNE e2v CMOS Image Sensor Topaz 2M
有効画素数
2Mega-Pixel 1920(H) × 1080(V) FHD
画素サイズ
2.5μm × 2.5μm
光学系
M12 x P0.5　Sマウントレンズ仕様に準拠
インターフェース
USB3.0（USB2.0の場合は低速）　UVC1.1規格準拠
非圧縮転送
フレームレート
1920×1080(Full HD) 最大30fps ※MIPI 1-lane
PCスペックに依存
ケーブル
Φ2.3　1.5m　ロボットケーブル仕様
電源
USBから供給 2W以下、スリープ時 0.2W以下
質量
カメラ部：14g（ケーブル除く）　ドングル部：10g
サイズ
カメラ部：20 x 20 x 20 (mm)
USBドングル部：61 x 19.5 x 8.2 (mm)
動作環境
温度：5℃～35℃ （カメラケースが50℃以下であること）
湿度：20%~80% （結露なきこと）
保管環境
温度：0℃～60℃
湿度：95％以下（結露なきこと）
専用ビューワ（MtuViewer）

動画ライブビュー

照明輝度制御

露光時間制御

静止画記録
推奨PC環境

OS：Windows 11

CPU：Intel Core i7 以上

USB端子：USB3.0

モニター解像度：2K以上（※FHDでは全ての表示を行えません）

.NET Framework 4.7.2以上がインストールされていること（※必須）
ソフトウェア
開発環境
DLL形式で提供
対応
ソフトウェア
CKD Facilea（標準対応）
※接続設定不要
付属品
本体　レンズ
